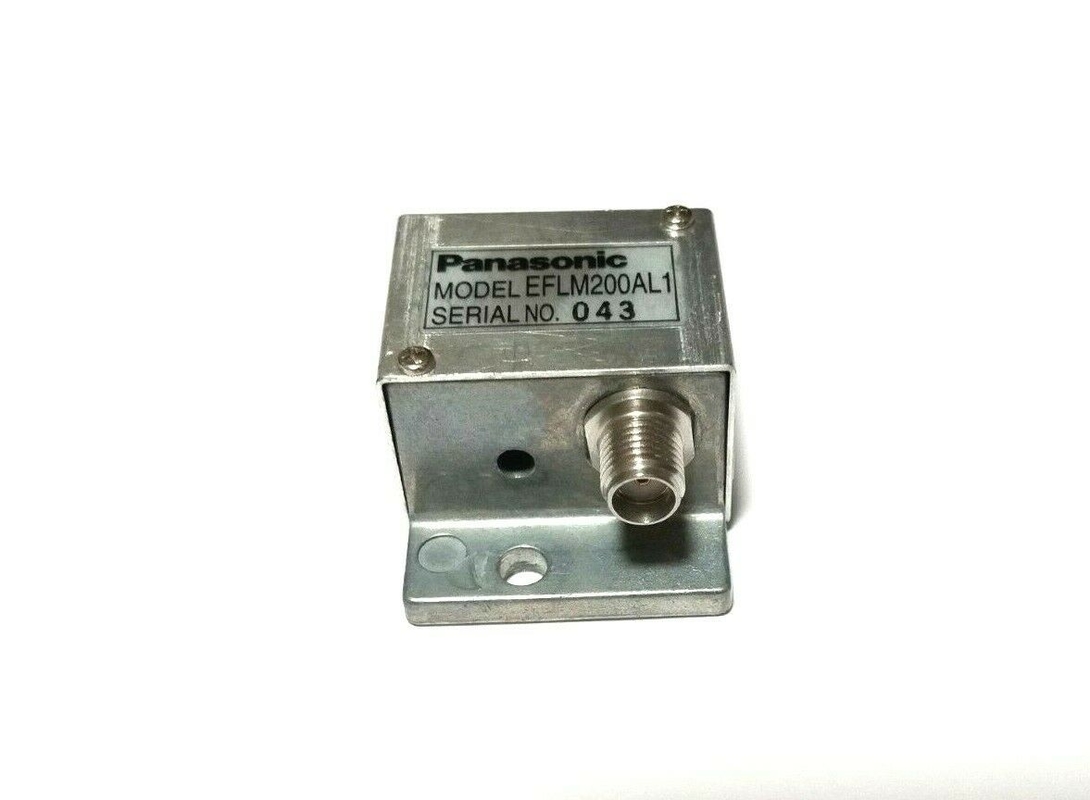

Réf. No. No. de pièce. Nom de la pièce Qté Remarques
01 363D965138 Guide 1 F
02 408D965134C Lunette 1 E
03 363D965137A Guide 1 F
04 345C889079A Plaque, protection contre la lumière 1 E
05 345D889067 Écran, feu L 1 BE
06 329D965160B Came 1 E
07
●
388D889039D Ressort, tension 2 BE
08 363D889038E Rouleau 4 ÊTRE
09 401C889070 Puce,détecteur 1 BE
10 356D965158B Support 1 E
11 401D889057C Panneau 1 BE
12 340S0015 Poignée 1 E
13 408D965136C Mallette, magasin 1 E
14 322D889061C Support, arbre 1 BE
15 180M302002T Broche 1 E
16 336D889062E Poulie 1 ÊTRE
17
●
316S3101 Loquet 2 E TAKIGEN
18 338D889054D Anneau 4 ÊTRE
19 340D965111B Poignée 2 E
20 405D889072A Étiquette, sécurité 1 BE
21 305D889055C Écrou, plaque 1 BE
22 345D889064C Bouclier, feu C 1 BE
23 319D965114A Arbre 1 E
24 356D889023D Plaque, montage 2 BE
25 363D889024D Plaque,guide L 1 BE
26 363D965128D Plaque, guide 1 E
27
●
388D1024123 Ressort, tension 2 B
28 322D889043C Support, arbre 4 BE
29
●
388D889049C Ressort, tension 2 BE
30 329D889042C Came B 2 BE
31
●
322D889048C Support, traîneau 7 BE
32 356D965129C Support 1 E
33 367D889052F Pied 4 ÊTRE
34 408D965135D Couvercle, magasin 1 E
35 405D1024126 Étiquette 1
36 405D1024125 Étiquette 1
37 356D965117 Support 1 E
38 405D1020451 Plaque, échelle 1 E
39 408D965133B Couvercle, couvercle 1 E
40 345D965127 Bouclier, éclairage 1 E
41 329D889041C Came A 2 BE
42 363D889066A Rouleau, pince 6 BE
43 319D965116A Arbre 2 E
44 363D889045A Guide 2 ÊTRE
45 405D965115B Plaque, échelle 1 E
46 319D965113B Arbre 1 E
Dessin
Réf. No. No. de pièce. Nom de la pièce Qté Remarques
47 334D965159B Rouleau 10 E
48 363D889025D Plaque,guide R 1 BE
49 356D889023D Plaque, montage 2 BE
50 356C965142C Support 1 E
51
●
322D889048C Support, arbre 7 BE
52 338D889013C Anneau 1 ÊTRE
53
●
322SY142 Support, arbre 2 E NMB LF-1910ZZ
54 328D889016 Cliquez 1 ÊTRE
55
●
388D889015C Ressort, tension 1 BE
56 341D889017C Bras 1 BE
57 363D889066A Rouleau, pince 6 BE
58 322D889048C Support, arbre 7 BE
59 363D965123A Plaque, guide 1 E
60 319D965112A Arbre 1 E
61 180M301602T Broche 1 E
62 363D889066A Rouleau, pince 6 BE
63 327D889009E Engrenage droit 1 BE
64 363D889008C Rouleau, guide 4 BE
65 363C1020437 Rouleau 1 E
66 345D965126A Bouclier, éclairage 1 E
67 350D965124A Couvercle 1 E
68 363D889032C Rouleau 1 ÊTRE
69 319D889033C Arbre 1 ÊTRE
70 320D965131C Arbre, joint 1 E
71
●
388D889020C Ressort, tension 1 BE
72 305D889058E Écrou, plaque 2 BE
73 405D965132B Étiquette 1 E
74 319D889036C Arbre 1 ÊTRE
75
●
388D889037C Ressort, torsion 1 BE
76 398D965125A Volet 1 E
77 319D889059H Arbre, version 1 BE
78 345D889068 Bouclier, feu R 1 BE
79 338D889097 Anneau 2 E
80 347D889082F Bride 2 E
81 315D889096 Anneau 1 ÊTRE
82 405D965121B Plaque, échelle 2 E
83 409C965153A Bobine 1 E
84 409D965118 Bobine 1 E
85 409C965152A Bobine 1 E
86
●
304D889090F Vis de réglage 1 BE
87 405D965121B Plaque, échelle 2 E
A01
❍
899C21454B0C-K Ensemble magasin papier 1 E
A01 MAG AG180AC Magasin papier, ensemble 1
E
A02
●
409C965155A Ensemble de bobine 1
110A6737572 PCB, MNC 1
E
03 ★ MASQUE DE CALIBRAGE (F330) Masque, calibrage 1
E
04 ★ BATTERIE UPS (F330) UPS
1
E Avec câble
05 899C21532A1 Disque, système 1
06
●
128C968110 Interrupteur 1
E
07 350D966554B Couvercle 1
E
08
●
845C897462A Section de rétroéclairage 1
E
09 605D965624C Plaque, parallèle plate 1
E
10 605D990281 Plaque, parallèle plate 1
E
11 899C21472A0 Kit, protection contre la lumière 1
E Pour masque 6x9
12 363D1023975 Guide 5
E
13 ★ N MASQUE 6X9 (SFA) Masque négatif 1
E6x9E
14 6B2516201 Plaque, verre 1
E6x9
15 357C1025063 Support 5
16 899C21472A0 Kit, protection contre la lumière 1
E Pour masque 6x8
17 363D1023975 Guide 5
E
18 ★ N MASQUE 6X8 (SFA) Masque négatif 1
E6x8E
19 6B5606510 Plaque, verre 1
E6x8
20 357C1025063 Support 5
21 899C21472A0 Kit, protection contre la lumière 1
E Pour masque 6x7
22 363D1023975 Guide 5
E
23 ★ N MASQUE 6X7 (SFA) Masque négatif 1
E6x7E
24 6B2516211 Plaque, verre 1
E6x7
25 357C1025063 Support 5
26 899C21471A0 Kit, protection contre la lumière 1
E Pour masque 6x6
27 363D1023975 Guide 5
E
28 ★ N MASQUE 6X6 (SFA) Masque négatif 1
E6x6E
29 6B2516221 Plaque, verre 1
E6x6
30 357C1025063 Support 5
31 899C21471A0 Kit, protection contre la lumière 1
E Pour masque 6x4,5
32 363D1023975 Guide 5
E
33 ★ N MASQUE 6X4,5 (SFA) Masque négatif 1
E6x4,5E
34 6B2516231 Plaque, verre 1
E6x4,5
35 357C1025063 Support 5
899C21485A0 Kit, protection contre la lumière 1
E Pour masque 240
37 ★ N MASQUE IX240 (SFA) Masque négatif 1
E240
38 12A6800890 Boîtier, aimant 11
E
39 899C21469A0 Kit, protection contre la lumière 1
E Pour masque 135
40 ★ N MASQUE 135F (SFA) Masque négatif 1
E135F
41 12A6800890 Boîtier, aimant 11
E
42 899C21469A0 Kit, protection contre la lumière 1
E Pour masque 135
43 ★ N MASK 135H (SFA) Masque négatif 1
E 135H
44 12A6800890 Boîtier, aimant 11
E
45 899C21470A0 Kit, protection contre la lumière 1
E Pour masque 110
46 ★ N MASQUE 110 (SFA) Masque négatif 1
E110
47 12A6800890 Boîtier, aimant 11
E
48 899C21486A0 Kit, protection contre la lumière 1
E Pour masque 126
49 ★ N MASQUE 126 (SFA) Masque négatif 1
E126
50 12A6800890 Boîtier, aimant 11
E
51 899C21469A0 Kit, protection contre la lumière 1
E Pour masque 135
52 ★ N MASQUE PA/MANUEL (SFA) Masque négatif 1
E135P
53 12A6800890 Boîtier, aimant 11
E
54 402C1023977 Soufflet 1
E 135RVM
55 12A6800890 Boîtier, aimant 11
E
A01 ★ NC MASK 135H (F330) Masque négatif 1
E 135H
A02 ★ BOÎTE LUMINEUSE (F330) Caisson lumineux 1
E
A03 ★ DF-BOX120 (F330) Boîte, miroir 1
E Pour 120
A04 ★ MASQUE N 6X9 (F330/340) 1
E6x9
A05 ★ MASQUE N 6X8 (F330/340) 1
E6x8
A06 ★ MASQUE N 6X7 (F330/340) 1
E6x7
A07 ★ MASQUE N 6X6 (F330/340) 1
E6x6
A08 ★ MASQUE N 6X4,5 (F330/340) 1
E6x4,5
A09 ★ MASQUE N/P IX240 (F330) 1
E
240
A10 ★ MASQUE N 135F (F330)
Masque, film
1
E
135F
A11 ★ MASQUE N 135H (F330) 1
E 135H
A12 ★ N MASQUE 110 (F330) 1
E110
A13 ★ N MASQUE 126 (F330) 1
E126
A14 ★ MASQUE N 135P (F330) 1
E135P
A15 ★ SMASQUE 135MONTÉDSLID
1
369D966776B Conduit 1 E
02 356D1024582 Support 1
03 338D1024585 Anneau 2
04 119C1024583A Ventilateur F406 1 SANYO
109BF24HA2
05 372D966884 Raccord, tube 1 E
06 356D967013B Support 1 E
07 375D966631B Partitionneur 1 E
08
●
144C966112C Électrode FS415 1 E KEIHIN
HL-F-001F
09 317D966951C Capuchon 1 E
10 359D1024064B Réservoir 1
11 357D966950B Support 1 E
12 375D966651C Partitionneur 1 E
13
●
376C1024520B Filtre 3 ROKITEKUNO
14 359C1024505D Réservoir 1
15 356D966832B Support 1 E
16 318S3006 Oeillet 1 BE TAKIGEN
C-30-BW-10-2
17 11A5905660 Bille, flottante 2 E
18 359D1024853B Réservoir 1
19 357D966829E Support 1 E
20 317D966976 Capuchon 1 E
21 370D966953B Tuyau 1 E(POLIBIN)
22 360F0673D Cas 1 BE MITANI
23 374H0015A Vanne 1 ÊTRE FUJI
24 356D1024524A Support 1
25
●
133C1024528A Pompe,circulation 4 IWAKI MR-6-L07
PU406
26
●
133C1024528A Pompe,circulation 4 IWAKI MR-6-L07
PU405
27
●
133C1024528A Pompe,circulation 4 IWAKI MR-6-L07
PU404
28
●
133C1024528A Pompe,circulation 4 IWAKI MR-6-L07
PU403
29
●
133C966785A Pompe,circulation 2 IWAKI
PU402 MD-10K-NL38
Dessin
Réf. No. No. de pièce. Nom de la pièce Qté Remarques
30
●
133C966785A Pompe,circulation 2 IWAKI
PU401 MD-10K-NL38
31 70B7505493 Vanne, vidange 6 BCDE
32 375D967001A Bac 1 E
33
●
115C966638A Thermostat 4 E NIHON GT
D401 －D404 03EP-15A06B-C
34
●
117C1024530C Chauffage H403 1 HIRANO 3 Tuyaux
200V 250W,
240V 360W
35
●
117C966636 Chauffage 3 E TOURITSU FPIP
H401,H402,H404
200V 250W,
240V 360W
36 305D1024586 Écrou 6
37 317D808464 Bouchon 1 E MAGOME
38 364F0109A Garde 3 BE
39 119C966640B Ventilateur F401,F402 2 E SANYO
109R1224H134
40 356D966603C Support 2 E
41 316S1119 Pince, cordon 17 E KITAGAWQ
CKS-20-L
42 375G03701 Joint torique 4 E OHTOMO
43 372D966617A Buse 4 E
44
●
114C966111B Électrode 2 E KEIHIN
FS401, FS402 FLS-100S
45
●
115C966114 Thermistance 4 E FOHYU
TS401-TS404 YT205-S6
46 350D1024587 Couvercle 2
47 341G03105A Bouton 3 CDE
48 ※ 376G03101A Filtre 3 BCDE
49
●
144C1024525C Électrode FS421 1 MITSUBISHI LS001
50 317D1024521 Bouchon 3
51 120S2271 Connecteur 1
52 41B7501983 Support 1 CD
53
●
128C1024527 Interrupteur 1 KEIHIN HL-3-001D
A01
●
128C1024526 Interrupteur à flotteur, ensemble 4
FS403 - FS40
363C1024778C Ensemble de lame 3
02
●
375D1024782B Emballage 3
03
●
375D1024544C Joint 3
Dessin
Réf. No. No. de pièce. Nom de la pièce Qté Remarques
A01
●
345C1024531 Ensemble partitionneur 1 PS1,2
A02
●
345C1024532 Ensemble partitionneur 1 PS2,3
A03
●
345C1024533 Ensemble partitionneur 1 PS3,4
