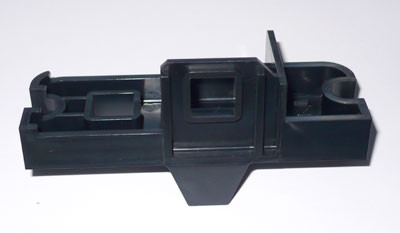

Réf. N° N° de pièce Nom de la pièce Qté Remarques
01
●
308S0010 Vis,spéciale 1 E
02 342D981229A Levier 1 E
03 363D980991D Guide 1 E
04 363D980988F Guide 1 E
05 319D980989A Arbre 1 E
06 319D981055 Arbre 1 E
07 342D981056C Levier 1 E
08
●
388D980979B Ressort,compression 1 E
09 319D981027A Arbre 1 E
10
●
388D981100B Ressort,torsion 1 E
11 356D981098 Support 1 E
12 356C981096A Support 1 E
13 322D980995B Support,arbre 2 E
14 360D980978D Boîtier 1 E
15
●
388D981057B Ressort,torsion 1 E
16 350D981070E Couvercle 1 E
17 356D1020519 Support 1 E
18
●
118C980967 Moteur M102 1 E ORIENTAL
C8740-9012K
19 327D980986B Engrenage,droit 1 E
20 356C980966A Support 1 E
21 327D980987A Engrenage,droit 2 E
22 327S1101802 Engrenage,droit 1 E
23 356C980970B Support 1 E
24
●
388D980982B Ressort,compression 1 E
25 338D981190 Collier 1 E
26 309D981017A Rondelle,plastique 1 E
27 356C980965E Support 1 E
28 319D980990A Arbre 1 E
29 327D980987A Engrenage,droit 1 E
30 327D981048 Engrenage,droit 1 E
31
●
388D981066D Ressort,torsion 1 E
32 342D981037A Levier 1 E
33 327D981031B Crémaillère 1 E
34 356D981079 Support 1 E
35 322SB023 Support,arbre 1 E
36
●
113C967186 PCB,SSD22 1 E KOHDAI
37 345D981223A Plaque,bouclier 1 E
38 338D981075B Collier 1 E
39 34B8520452 Engrenage,droit 1 E
40 319C981107A Arbre 1 E
41 319D981063 Arbre 1 E
42 356C980969F Support 1 E
43
●
388D981065B Ressort,tension 1 E
Dessin
Réf. N° N° de pièce Nom de la pièce Qté Remarques
44 319D981028B Arbre 1 E
45 356D980993B Support 1 E
46 356C980971C Support 1 E
47
●
388D981074 Ressort,compression 1 E
48 356C981184 Support 1 E
49 356D981225A Support 1 E
50 334D981227 Rouleau 1 E
51
●
388D981228 Ressort,tension 1 E
52 319D981226 Arbre 1 E
53 312D981275 Clé 1 E
54 327D981094 Engrenage,droit 1 E
55 327D981087 Engrenage,droit 1 E
56 327D981085 Engrenage,droit 1 E
57 327D981093B Crémaillère 1 E
58 31R3130400 Rondelle,poussée 4 E
59 342D980696 Levier 1 E
60
●
388S2173 Ressort,tension 1 E
61 327D981084 Engrenage,droit 1 E
62 327D981086 Engrenage,droit 1 E
63 356C981088A Support 1 E
64
●
113C967184 PCB,SSB22 1 E KOHDA
65
●
118C980777 Moteur M104 1 E MITSUBISHI
MP12
66 322D980995B Support,arbre 1 E
67 319D981095C Arbre 1 E
68 31R3130400 Rondelle,poussée 4 E
69
●
388D981101B Ressort,torsion 1 E
70 356D980697B Support 1 E
71 334D981026A Rouleau 1 E
72 322D981257A Support,arbre 2 E
73 340D980998B Bouton 1 E
74
●
388D981064A Ressort,tension 1 E
75 342C980976B Levier 1 E
76 342D980981B Levier 1 E
77
●
388D981274B Ressort,tension 1 E
78
●
113C967182 PCB,SSA22 1 E KOHDAI
79 356D981039A Support 1 E
80 31R3130400 Rondelle,poussée 4 E
81 350D981069B Couvercle 1 E
A01 899C21453B0 NC100AC 1
E INDEX -A01
à -A01 inclus
A02 810C981205C Section d'alimentation ass'y
01 350D981137E Couvercle 1 E
02
●
388D981156 Ressort,compression 1 E
03 394S0022 Aimant 1 E MAGUNA H-12R
04 363D981136F Guide 1 E
05 363C981174B Guide 1 E
06 319D981139A Arbre 1 E
07
●
356D981125B Support 1 E
08 356D981157B Support 1 E
09 363D981135G Guide 1 E
10 319C981179B Arbre 1 E
11 322SP112 Support,arbre 2 E
12 319D981147B Arbre 1 E
13 338D981132A Collier 1 E
14 334C981168D Rouleau 1 E
15 318D981182 Bague 1 E
16 334C981167D Rouleau 1 E
17
●
388D981153C Ressort,compression 1 E
18 331C981183A Frein 1 E
19 317D981155A Capuchon 2 E
20 357C981180D Support 1 E
21
●
388D981151B Ressort,compression 4 E
22 332D981127C Arrêt 1 E
23
●
388D981151B Ressort,compression 4 E
Dessin
Réf. N° N° de pièce Nom de la pièce Qté Remarques
24 332D981128B Arrêt 1 E
25 327D981118C Engrenage,droit 2 E
26 327D981117C Engrenage,droit 1 E
27 327D981118C Engrenage,droit 2 E
28 327D981119C Engrenage,droit 1 E
29 317D981155A Capuchon 2 E
30 180M201202T Broche,droite 1 E
31 327D981116B Engrenage,droit 1 E
32 322SP112 Support,arbre 2 E
33
●
388D981152B Ressort,torsion 1 E
34 319D981144 Arbre 1 E
35 356D981143 Support 1 E
36 342D981142A Levier 1 E
37 319D981140A Arbre 1 E
38 356D981126B Support 1 E
39 363C981172B Guide 1 E
40 314D981149C Charnière 1 E
41 306S0037 Vis,autotaraudeuse 14 E
42 350D981138C Couvercle 1 E
A01 899C21453B0 NC100AC 1
E INDEX -A01
à -A01 inclus
A02 811C981161 Section d'enroulement 1 E
001C9196A1A Section optique 1
E
02
●
129A9011773 Ventilateur 3 E SANYO
F801,F802,F803 109R0424H7D14
●
❍
Dessin
Réf. N° N° de pièce Nom de la pièce Qté Remarques
03
●
146S0030 Détecteur D801 1 E SHARP GP1A21
04 360C965288 Fil
01
●
118C965813 Moteur,impulsion M301 1 E SANYO
103H7126-2745
02
●
323S0007 Courroie,GT 1 BE UNITTA
600-3GT-9
03 363D889117E Rouleau 1 BE
04 336D889112C Bride,poulie 2 BE
05 357C889130A Base,entraînement 1 BE
06 347D889116C Entretoise 3 BE
07 347D889116C Entretoise 3 BE
08 336D889115D Poulie 3 BE
09 336D889112C Bride,poulie 2 BE
10 336D889115D Poulie 3 BE
11 341D889111C Bras 1 BE
12
●
388D889118C Ressort,tension 1 BE
Dessin
Réf. N° N° de pièce Nom de la pièce Qté Remarques
13 336D889115D Poulie 3 BE
14 319D889114D Arbre 1 BE
15 356D889113D Plaque,garder 1 BE
16 356D889142D Support 1 BE
17
●
50B7138900 Ressort,compression 5 BE
18
●
32B6796291 Arbre 5 BE
19 363D965801C Plaque,guide 1 E
20
●
110A7750670 PCB,DTM00 1 BE
21 356D965286A Support 1 E
22 356D965285E Support 1 E
A01
●
357C965912A Section d'entraînement ass'y 1 E
A02
●
128C965350A Magazine ID ass'y 1 E
